Shelly 1PM Gen3

Inteligentní Wi-Fi spínač s měřením spotřeby pro osvětlení, topení a další spotřebiče – ideální doplněk k řídicí jednotce GreenBox.

Identifikace zařízení

Název zařízení: Shelly 1PM Gen3
Model: S3SW-001P16EU
SSID: Shelly1PMG3-XXXXXXXXXXXX
BLE ID: 0x1019

Krátký popis

Shelly 1PM Gen3 je kompaktní jednopólový spínací modul s přesným měřením výkonu a energie (1× relé až 16 A). Umožní vám vzdáleně ovládat a sledovat běžné domácí i kancelářské spotřebiče – lokálně v síti Wi-Fi i přes cloud. Díky vylepšenému procesoru a 8 MB paměti je rychlejší a spolehlivější než předchůdci a hodí se do instalačních krabic za vypínače či zásuvky. Ovládání a nastavení je možné přes integrované webové rozhraní nebo aplikaci Shelly.

Hlavní funkce

Měření spotřeby v reálném čase s historií pro analýzu a optimalizaci.
1× relé 16 A (AC) s podporou 110–240 V~ i 24–30 V⎓ – univerzální použití.
Wi-Fi 2,4 GHz (bez potřeby hubu) + Bluetooth pro rychlé párování.
BLE brána pro přeposílání dat z Bluetooth čidel do cloudu / lokální sítě.
Wi-Fi range extender pro IoT – umí rozšířit dosah vaší sítě pro další zařízení.
Automatizace & skripty: plány, scény, webhooky; podpora MQTT, WebSocket, HTTPS, UDP, TLS a vlastních certifikátů.
Integrace třetích stran: Google Home, Amazon Alexa, Samsung SmartThings + KNXnet/IP.
Zvýšená odolnost svorek a nová platforma ESP-Shelly-C38F (8 MB).

Příklady použití

Ohřívač vody / bojler – spínání podle přebytků z FVE a časových oken; přehled skutečné spotřeby.
Podlahové topení / přímotopy – komfortní rozvrhy (ráno před budíkem, večer útlum), hlídání příkonu.
Osvětlení a zásuvkové okruhy – automatické scény, odchodové režimy a geofencing přes platformy třetích stran.
GreenBox: využití přebytků z FVE – spínání spotřebičů při výrobě, špičkování a omezování odběrových špiček. (v souladu s vaším řešením Chytré FVE/GreenBox)

Proč do GreenBoxu?

Šetrná automatizace přebytků – zapínejte „hladové“ spotřebiče jen při výrobě z FVE.
Měření a řízení v jednom – víte, kolik stojí ohřev vody, kdy topení „žere“ nejvíc a jak rozložit zátěž přes den.
Otevřenost integracím – MQTT/KNX/HTTP usnadní spojení s vašimi logikami a pravidly.

Technické informace

Integrace

Amazon Alexa, Google Smart Home, Samsung SmartThings (hlasové ovládání, automatizace).
KNXnet/IP – komunikace do systémů KNX po IP.

Zjednodušená vnitřní schémata

Vnitřní schéma zapojení Shelly Plus 1PM

Elektronická rozhraní zařízení

Vstupy

1× svorka SW (externí tlačítko / spínač)
Napájení: 2× N (+) a 3× L (⊥)

Výstupy

1× svorka O – relé s měřením výkonu/energie

Konektivita

Wi-Fi
Bluetooth

Bezpečnostní funkce

Ochrana proti přehřátí
Ochrana proti přepětí
Ochrana proti nadproudu
Ochrana proti přetížení

Podporované typy zátěže

Odporové (žárovky, topná zařízení)
Kapacitní (kondenzátorové baterie, elektronická zařízení, startovací kondenzátory motorů)
Indukční s RC tlumičem (LED ovladače, transformátory, ventilátory, ledničky, klimatizace, pračky, sušičky)

Uživatelské rozhraní

Tlačítko na zařízení: 5 s – AP & Bluetooth; 10 s – tovární reset
LED indikace: různé stavy (AP, připojeno k Wi-Fi/Cloudu, OTA aj.).

Specifikace

Množství	Hodnota
Rozměry
Velikost (VxŠxH):	7x42x16 mm
Váha:	27 g
Max. utahovací moment šroubových svorek	0,4 Nm
Průřez vodiče:	0,2 až 2,5 mm² (plné i laněné vodiče, s dutinkami i bez)
Délka odizolovaného vodiče:	6 až 7 mm

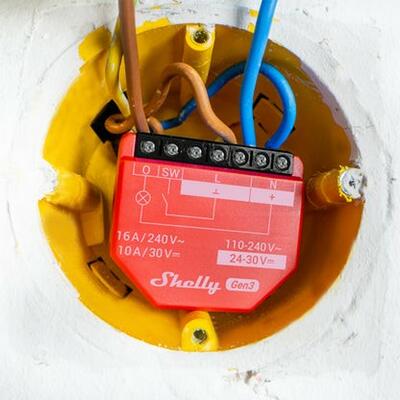

Montáž:	do instalační krabice / na stěnu (pomocí držáku)
Materiál	Plast
Barva skořápky:	Červená
Barva terminálu:	Černá
Provozní podmínky
Okolní teplota:	-20 °C až 40 °C
Vlhkost	30 % až 70 % relativní vlhkost
Max. nadmořská výška	2000 m n.m.
Elektrické vlastnosti
Napájení:	110-240 V (50/60Hz) 24-30 V
Spotřeba elektrické energie:	< 1,2 W
Vnější ochrana:	jistič dle EN 60898-1, typ B nebo C, max. 16 A, min. vypínací schopnost 6 kA
Výstupní parametry
Max. spínané napětí:	240 V AC / 30 V DC
Max. spínaný proud:	16 A (240 V AC) / 10 A (30 V DC)
Senzory, měřiče
Snímač vnitřní teploty:	Ano
Voltmetr (AC):	Ano
Ampermetr (AC):	Ano
Bezdrátová konektivita
Wi-Fi připojení
Protokol:	IEEE 802.11 b/g/n (2,4 GHz)
Frekvenční pásmo:	2401-2483 MHz
Výstupní výkon:	< 20 dBm
Rozsah:	Až 30 m uvnitř / 50 m venku (podle podmínek)
Bluetooth
Protokol:	4,2 s BLE
VF pasáž:	2400 - 2483,5 MHz
Max. VF výkon:	< 4 dBm
Rozsah:	Až 10 m uvnitř / 30 m venku
Mikrokontrolérová jednotka
CPU:	ESP-Shelly-C38F
Flash:	8 MB
Možnosti firmwaru
Rozvrhy:	20
Webhooks (Akce URL):	20 s 5 URL adres na hook
Skriptování:	Ano
MQTT:	Ano

Poznámky k instalaci

Modul je určen pro odbornou montáž (práce na síťovém napětí).
Pro AC režim vyžaduje připojení N (nulového vodiče).
Doporučené jištění: jistič dle EN60898-1, charakteristika B/C, max. 16 A, min. 6 kA vypínací schopnost.
