Integrace
-
Amazon Alexa
-
Google Home / Google Smart Home
-
Samsung SmartThings
Zjednodušená vnitřní schémata
Elektronická rozhraní zařízení
Vstupní systém
-
1× zástrčka CEE 7/7
Výstupní
-
1× zásuvka CEE 7/3 (typ F / Schuko)
Konektivita
-
Wi-Fi připojení
-
Bluetooth
Bezpečnostní funkce
-
Ochrana proti přehřátí
-
Ochrana proti přepětí
-
Ochrana proti nadproudu
-
Ochrana proti přetížení
Podporované typy zátěže
-
Rezistivní (např. klasické žárovky, topná zařízení)
-
Kapacitní (např. kondenzátorové jednotky, elektronická zařízení)
-
Induktivní (např. LED ovladače, transformátory, ventilátory, chladničky, klimatizace)
Uživatelské rozhraní
Vstupy
Jedno multifunkční tlačítko:
-
Krátké stisknutí: zapnutí / vypnutí výstupu
-
Podržení po dobu 3 sekund: zobrazení stavu zařízení (pouze při vypnutém výstupu)
-
Podržení po dobu 5 sekund: restart zařízení (dostupné do 60 sekund po zapojení)
-
Podržení po dobu 10 sekund: obnovení továrního nastavení (dostupné do 60 sekund po zapojení)
Výstupy
LED indikace stavu:
-
Při prvním připojení:
-

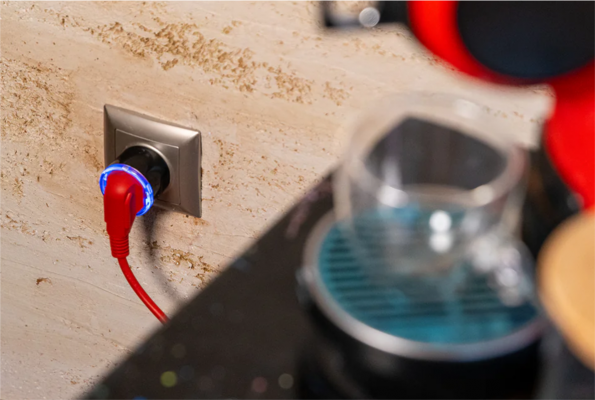

Modré blikající světlo = režim přístupového bodu (AP)
-
-
Při opětovném připojování k Wi-Fi:
-
Pomalu blikající červené světlo = zařízení se znovu připojuje
-

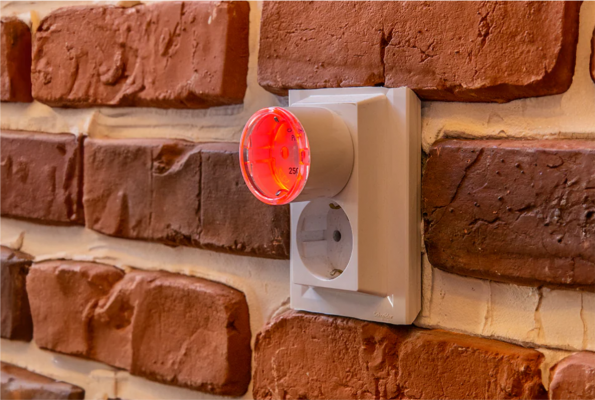

Trvale svítící červené světlo = zařízení se nemůže připojit k síti Wi-Fi
-
-
Při zapnutém výstupu:
-

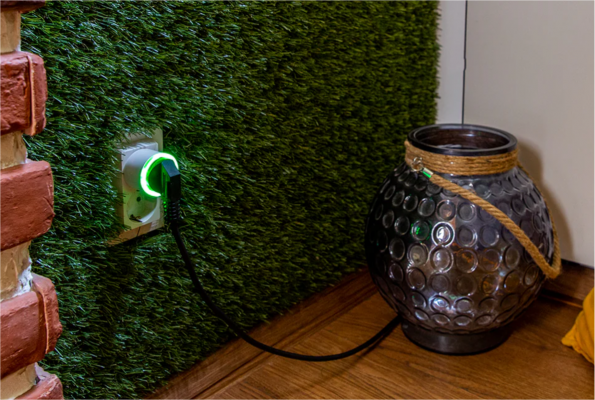

Spotřeba energie je indikována plynulou změnou barev:
-
Zelená = 0 % zátěže
-
Žlutá = 50 % zátěže
-
Červená = 100 % zátěže
-
-
Uživatel si může nastavit jas (výchozí hodnota: 100 %)
-
Možnost volby vlastní barvy
-
-
Při vypnutém výstupu:
-
Výchozí stav: zhasnuto
-
Možné nastavit vlastní barvu (např. červená)
-
-
Během OTA aktualizace (firmware):
-
Blikající červené světlo
-
Specifikace
|
Množství |
Hodnota |
|---|---|
|
Rozměry |
|
|
Velikost (HxWxD): |
44x44x70 ±0,5 mm / 1.73x1.73x2,75 ±0,02 v |
|
Váha: |
60 ±1 g / 2,08 ±0,04 oz |
|
Kompatibilní zásuvky: |
CEE 7/1, CEE 7/3 (Type F / Schuko) nebo CEE 7/5 (typ E) |
|
Kompatibilní zástrčky: |
CEE 7/2, CEE 7/4 (typ F / Schuko), CEE 7/7, CEE 7/16 (typ C) nebo CEE 7/17 |
|
Materiál skořepiny: |
Plastový |
|
Barva: |
|
|
Provozní podmínky |
|
|
Okolní teplota: |
-20 °C až 40 °C / -5 °F až 105 °F |
|
Vlhkost |
30 % až 70 % RH |
|
Max. nadmořská výška |
2000 m / 6562 ft |
|
Glow-wire teplota: |
750 °C |
|
stupeň znečištění: |
2 |
|
Potřebné nucené chlazení: |
Ne |
|
Elektrické vlastnosti |
|
|
Napájecí napájení: |
220 - 230 V~ 50/60 Hz |
|
Spotřeba elektrické energie: |
< 1 W |
|
Jmenovité impulzní napětí: |
2500 V |
|
Výstupní parametry |
|
|
Max. spínací napětí: |
230 V~ |
|
Max. přepínací proud: |
12 A |
|
Max. výstupní výkon: |
2500 W (pouze odolné zatížení) |
|
Počet spínacích cyklů: |
10000 |
|
Kategorie: |
II |
|
Typ cla: |
S1 |
|
Typ přepínače: |
Jednosměrná |
|
Konfigurace přepínače: |
SPNO (jednotný sloup, normálně otevřený) |
|
Typ odpojení obvodů: |
Micro |
|
Senzory, měřiče |
|
|
Snímač vnitřní teploty: |
Ano |
|
Voltmetr (AC): |
Ano |
|
Ampermetr (AC): |
Ano |
|
Měřiče energie: |
Ano |
|
Rádio |
|
|
Wi-Fi připojení |
|
|
Protokol: |
802.11 b/g/n |
|
RF pásmo: |
2401-2473 MHz |
|
Wi-Fi Řady: |
Až 50 m / 164 ft venku, až 30 m / 98 ft uvnitř (v závislosti na místních podmínkách) |
|
Bluetooth |
|
|
Protokol: |
4.2 |
|
RF pásmo: |
2400 - 2483.5 MHz |
|
Max. RF výkon: |
< 4 DBm |
|
Rozsah: |
Až 30 m / 98 ft venku, do 10 m / 33 ft uvnitř (v závislosti na místních podmínkách) |
|
Mikrokontrolérová jednotka |
|
|
CPU: |
ESP-Shelly-C38F Systémové požadavky |
|
Flash: |
8 MB |
|
Možnosti firmwaru |
|
|
Webhooks (Akce URL): |
20 s 5 adresami URL na háček |
|
Skriptování: |
Ano |
|
MQTT: |
Ano |
|
CoAP: |
Ne |
