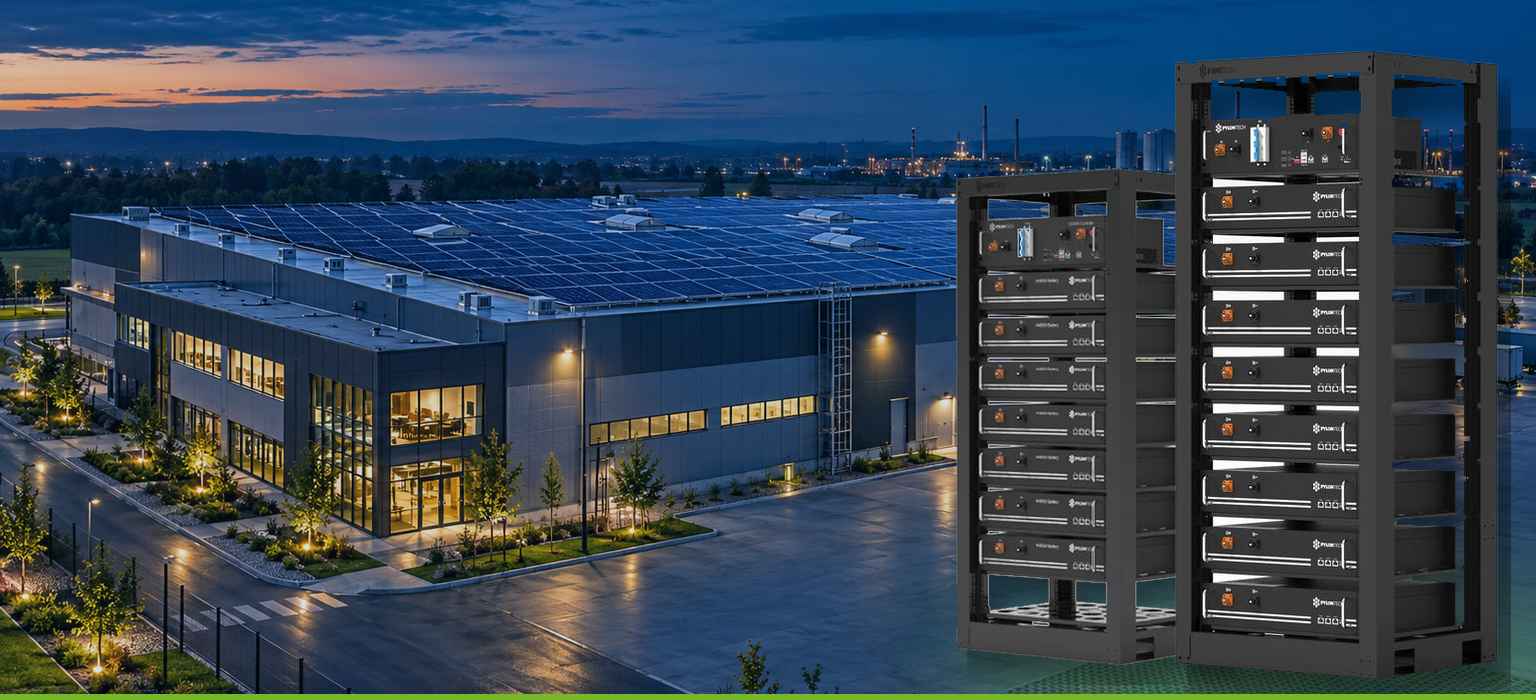

Pylontech PowerCube H480 není jedna baterie s jednou pevnou kapacitou. Jde o vysokonapěťovou rackovou platformu ve větvích PowerCube-H1 a PowerCube-H2. Počet modulů určuje energii, napětí i výkonové možnosti sestavy.
U firemního bateriového úložiště se často začíná otázkou: Kolik kWh potřebujeme? U PowerCube H480 je podle nás důležitější začít o krok dřív: jak má baterie spolupracovat s konkrétním provozem, měničem nebo PCS a jaké špičky má systém skutečně zvládnout?
PowerCube používá rackový stavební princip. V jednom řetězci lze podle aktuálního manuálu použít 5 až 18 modulů. S každým modulem přibývá nejen energie, ale také 48 V systémového napětí. Proto nelze vybrat sestavu jen podle nejvyššího čísla v kWh.
Dvě větve, dvě úrovně energie a proudu
PowerCube-H1 používá moduly H48050 s nominální energií 2,4 kWh, napětím 48 V a kapacitou 50 Ah. PowerCube-H2 pracuje s moduly H48074 o energii 3,552 kWh, napětí 48 V a kapacitě 74 Ah.
5–18 modulů · 240–864 V DC
běžný proud 25 A · špička 50 A / 15 s
5–18 modulů · 240–864 V DC
běžný proud 37 A · špička 74 A / 15 s
Rozsah 12–63,936 kWh proto nepopisuje jednu konkrétní baterii. Spojuje minimum větve H1 a maximum větve H2. Konkrétní projekt může mít užší rozsah podle kompatibility použitého měniče nebo PCS, racku, řídicí jednotky, firmwaru a projektových podmínek.
S kapacitou roste také systémové napětí
Každý modul pracuje s nominálním napětím 48 V. Pětimodulový řetězec má proto 240 V, zatímco osmnáctimodulová sestava dosahuje 864 V. Tento rozsah musí odpovídat vstupu konkrétního střídače nebo PCS.
Stejně důležité jsou proudové limity. Hodnoty 50 A u H1 a 74 A u H2 jsou podle manuálu krátkodobé špičky na 15 sekund. Nelze je použít jako trvalý provozní výkon. Skutečný výkon se mění s napětím, stavem nabití, teplotou, nastavením BMS a limity celého systému.
Rack není jen způsob, jak moduly poskládat
Řízení SC1000-100 a komunikace
PowerCube používá řídicí jednotku SC1000-100. Bateriové moduly jsou zapojené do sériového vysokonapěťového řetězce a systém komunikuje prostřednictvím CAN nebo Modbus RTU. Pro více řetězců manuál popisuje nadřazené řízení MBMS.
LFP, hloubka vybití a životnost
Platforma používá lithium-železo-fosfátové články LFP. Výrobce uvádí doporučenou hloubku vybití 90 %, účinnost 96 % při 0,5 C, 5 000 provozních cyklů a provozní životnost 15+ let.
Hmotnost a odborná manipulace
Jeden modul H48050 váží 24 kg a H48074 32 kg. Celý rack je proto potřeba posoudit také z hlediska manipulace, nosnosti podlahy, odstupů, jištění, uzemnění, požární bezpečnosti a servisního přístupu.
Kdy větší baterie pomůže – a kdy zůstane nevyužitá?
Kapacita má hodnotu pouze tehdy, když ji lze během roku pravidelně nabíjet a vybíjet. U provozu s denními přebytky a výraznou spotřebou mimo dobu výroby může větší baterie zvýšit využití vlastní elektřiny. Pokud ale většina výroby zmizí přímo ve spotřebě, další moduly nemusí přinést odpovídající efekt.
Samotná baterie automaticky neznamená zálohu celého provozu. Rozsah záložního režimu určuje zapojení rozvaděče, vybrané okruhy, okamžitý výkon systému, rozběhové proudy a strategie řízení.
Kde PowerCube H480 dává smysl?
- ✓ve firemních a průmyslových FVE s pravidelnými přebytky,
- ✓když potřebujeme vysokonapěťovou rackovou architekturu,
- ✓u provozů se spotřebou mimo dobu výroby fotovoltaiky,
- ✓když je baterie navržená společně s měničem nebo PCS,
- ✓v odpovídajícím technickém prostoru s omezeným přístupem,
- ✓pokud máme podrobná data o výrobě a spotřebě.
Kde bychom ji nevolili?
- ×pokud známe pouze roční spotřebu bez průběhových dat,
- ×k neověřenému měniči bez kontroly napětí a komunikace,
- ×do venkovního nebo volně přístupného prostoru,
- ×k FVE bez pravidelně využitelných přebytků,
- ×jako automatický příslib zálohy celého provozu,
- ×při rozšíření bez kontroly modulů, BMS a firmwaru.
PowerCube v reálném firemním projektu ARPEG
Ve zveřejněné realizaci pro společnost TALPA-RPF v Ostravě-Kunčičkách pracuje fotovoltaika o výkonu 49,95 kWp s bateriovým systémem Pylontech PowerCube-H2 o kapacitě přibližně 49,7 kWh a s třífázovým hybridním měničem Solinteg MHT-50K-100 o výkonu 50 kW.
Hodnota přibližně 49,7 kWh odpovídá čtrnácti modulům H48074. Jde o praktický příklad, jak lze rackovou platformu sestavit pro konkrétní firemní projekt. Stejná konfigurace ale nemusí odpovídat jinému provozu.
Prohlédnout realizaci ARPEGProvozní podmínky, které není dobré přeskočit
Výrobce uvádí pracovní teplotu 0 až +50 °C, doporučené optimum 18 až 28 °C, skladovací teplotu −20 až +60 °C a relativní vlhkost 5 až 95 %. Systémová tabulka uvádí krytí IP20, zatímco instalační část manuálu upozorňuje, že otevřený bateriový rack je IP00 a musí být v prostoru s omezeným přístupem.
PowerCube H480 proto není venkovní skříň, kterou lze bez další ochrany postavit kamkoli. Umístění musí respektovat požadavky výrobce, ochranu proti dotyku, větrání, odstupy, nosnost podlahy, uzemnění, požární řešení a servisní přístup.
Jakou sestavu PowerCube H480 zvolit?
Nejdřív potřebujeme znát průběh spotřeby – ideálně čtvrthodinová data, ne jen součet za rok. Potom porovnáváme plánovanou výrobu FVE, denní a sezonní přebytky, výkonové špičky, důležité technologie a požadavek na zálohu.
Teprve následně volíme větev H1 nebo H2, počet modulů, napětí řetězce, měnič nebo PCS, řízení, jištění a kabeláž. U většího systému řešíme také počet racků, nadřazené MBMS a provozní strategii.
Nevíte, zda pro váš provoz dává smysl PowerCube-H1 nebo H2?
Pošlete nám průběhová data spotřeby, informace o plánované nebo stávající FVE a seznam technologií. Navrhneme kapacitu, napětí, výkon i technické řešení podle reálného provozu.
Časté otázky
Poznámka k parametrům: Článek vychází z produktové stránky ARPEG a z manuálu Pylontech PowerCube-H1/H2, verze 2.4. Před objednáním vždy ověřte aktuální evropskou dokumentaci, kompatibilitu konkrétní baterie a měniče nebo PCS, firmware, projektové podmínky a záruční pravidla.
