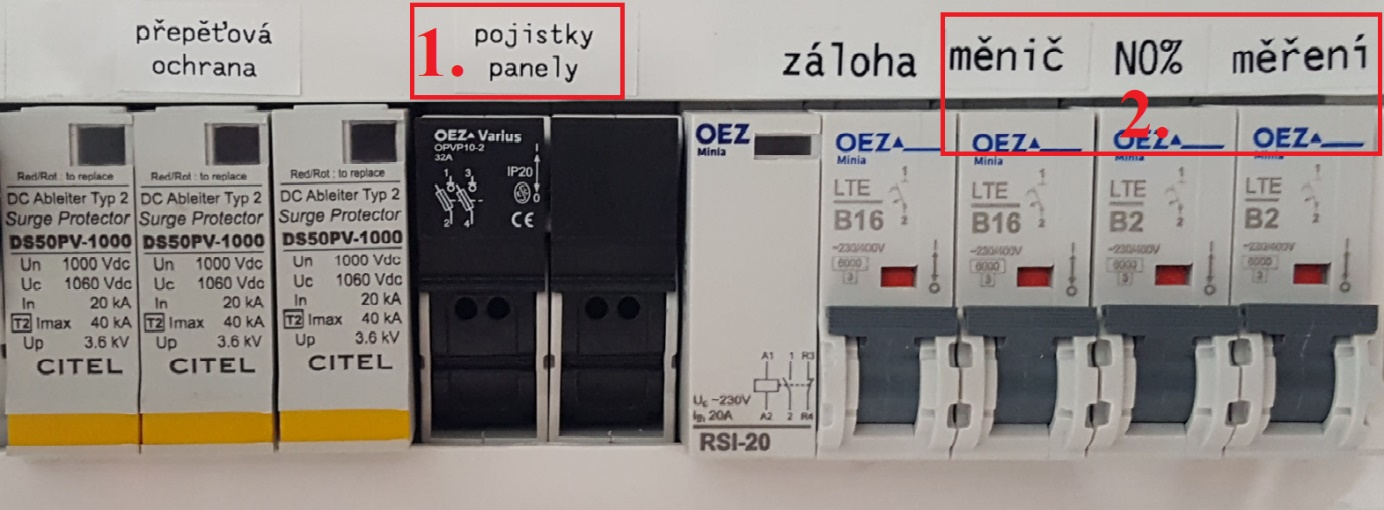

Příklady označených prvků instalace
Před zapnutím
- Okolí měniče a baterie je suché, bez kouře, zápachu a viditelného poškození.
- Všechny ovládací prvky odpovídají štítkům v předávací dokumentaci.
- V prostoru zařízení nejsou volné předměty ani hořlaviny.
Zapnutí
Zapněte DC část FV panelů
V označeném DC rozvaděči zapněte pouze zákaznicky přístupné pojistkové odpojovače / DC odpojovač určený pro FV panely.
Zapněte baterii zákaznickým ovladačem
Použijte jen vnější kolébkový přepínač nebo tlačítko SW, které bylo při předání označeno. Neodstraňujte kryty. Vyčkejte, až se rozsvítí standardní kontrolky baterie.
Zapněte označené AC jističe
V RS FVE zapněte pouze jističe označené měnič, smart meter a HDO / N0 %, pokud je vaše instalace obsahuje.
Vyčkejte na stav BACKUP

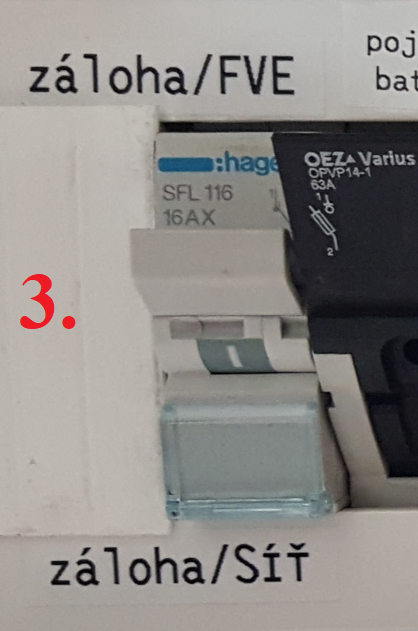

Je-li instalován přepínač zálohy a kontrolka BACKUP se ustálí, přepněte z polohy SÍŤ do polohy FVE. Pokud přepínač nemáte, tento krok vynechte.
Bezpečné vypnutí
Přepněte zálohu z FVE na SÍŤ
Pouze pokud je sestava vybavena označeným přepínačem SÍŤ-FVE.
Vypněte označené AC jističe FVE
Postupujte pouze podle štítků měnič / smart meter / HDO ve vaší instalaci.
Vypněte baterii zákaznickým ovladačem
Nevstupujte pod servisní kryt a neodpojujte bateriové kabely.
Vypněte DC odpojovač FV panelů
Vypněte pouze ovladač výslovně označený pro FV panely.
Poznámky k této sestavě
- Bateriové ovladače se liší podle použité baterie. Řiďte se jejím štítkem a předávacím návodem, nikoli podobností vzhledu.
- Přepínač SÍŤ-FVE je volitelný a nemusí být součástí každé instalace.
- Tento návod je určen k běžné obsluze zvenčí; nenahrazuje servis ani kvalifikovanou práci na elektrickém zařízení.
Kdy kontaktovat servis
| Situace | Doporučení |
|---|---|
| Model nebo označení nesouhlasí | Návod nepoužívejte. Vyfoťte štítek modelu a označení vnějších ovladačů. |
| Chybová kontrolka / kód | Poznamenejte kód nebo pořiďte snímek displeje. Systém opakovaně neresetujte. |
| Poškození, voda, kouř nebo zápach | Nedotýkejte se zařízení. Při bezprostředním nebezpečí volejte 112 nebo 150. |
| Nejste si jistí pořadím | Zastavte se a volejte servis ARPEG: +420 734 207 207 / servis@arpeg.cz. |
