Určeno pro GoodWe NS (jednofázová) nebo DT (třífázová) sestava bez baterie

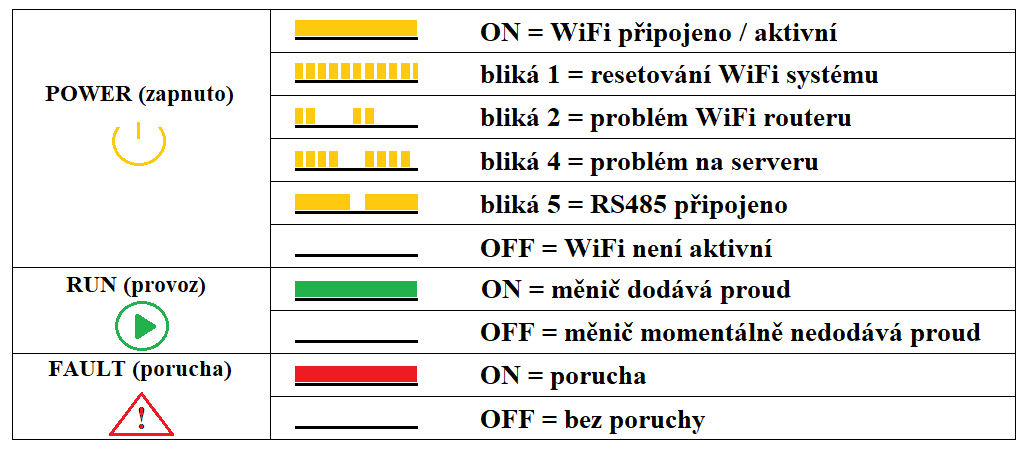

Příklady prvků a kontrolek
Před zapnutím
- Okolí měniče a baterie je suché, bez kouře, zápachu a viditelného poškození.
- Všechny ovládací prvky odpovídají štítkům v předávací dokumentaci.
- V prostoru zařízení nejsou volné předměty ani hořlaviny.
Zapnutí

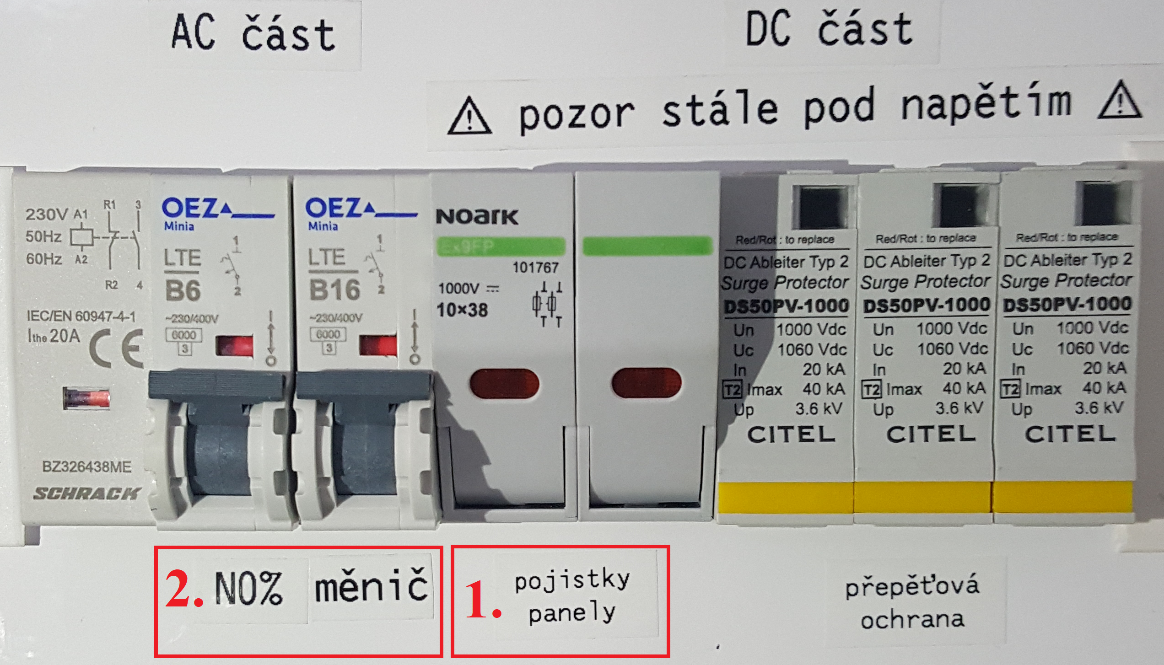

Zapněte DC část FV panelů
V označeném DC rozvaděči zapněte pojistkové odpojovače / DC odpojovač FV panelů, případně otočný DC spínač měniče, pouze podle štítků konkrétní instalace.
Zapněte AC jističe FVE
V RS FVE zapněte pouze jistič označený měnič a případný jistič HDO / N0 %, pokud je ve vaší instalaci.
Vyčkejte na spuštění měniče
Měnič se spustí, když je dostatečné napětí z panelů a síť je v pořádku. Za tmy nebo velmi slabého osvitu může zůstat v pohotovosti.
Bezpečné vypnutí
Vypněte AC jistič měniče a případný HDO / N0 %
Používejte pouze označené ovladače v zákaznicky přístupné části rozvaděče.
Vypněte DC odpojovač FV panelů
Vypněte označený odpojovač nebo otočný DC spínač. Neodstraňujte kryty.
Vyčkejte na zhasnutí standardních kontrolek
Zařízení neotvírejte; uvnitř může zůstat napětí i po vypnutí.
Poznámky k této sestavě
- Tento návod se nepoužívá pro sestavu s baterií. Pro ET použijte GW-04, pro EM použijte GW-05.
- Podle provedení může být DC odpojovač v samostatném rozvaděči nebo jako otočný spínač na měniči.
- Při nedostatečném slunečním osvitu nemusí měnič po zapnutí okamžitě vyrábět; nejde automaticky o závadu.
Kdy kontaktovat servis
| Situace | Doporučení |
|---|---|
| Model nebo označení nesouhlasí | Návod nepoužívejte. Vyfoťte štítek modelu a označení vnějších ovladačů. |
| Chybová kontrolka / kód | Poznamenejte kód nebo pořiďte snímek displeje. Systém opakovaně neresetujte. |
| Poškození, voda, kouř nebo zápach | Nedotýkejte se zařízení. Při bezprostředním nebezpečí volejte 112 nebo 150. |
| Nejste si jistí pořadím | Zastavte se a volejte servis ARPEG: +420 734 207 207 / servis@arpeg.cz. |
